TALLER PRÁCTICO DE ENERGÍAS RENOVABLES (1)

13 de abril: Ayer el ingeniero Javier Pulido comenzó un taller práctico sobre energías renovables en su casa de San Lorenzo. El grupo ya está completo pero aquí vamos a poner la información que Javier nos manda. El objetivo principal del taller es aprender sobre las energías renovables, especialmente la energía solar térmica, la más sencilla. La metodología del taller se basará sobre proyectos prácticos y la primera tarea del grupo va a ser la elaboración de un horno solar. Aplaudimos la iniciativa de Javier y esperamos divulgar aquí no solamente información y enlaces sino también los resultados concretos del taller. Recordamos que Entorno Escorial organizó un acto sobre renovables hace tres años: Coloquio sobre energías renovables 2009 Abajo unos conceptos sobre la energía solar para introducir el taller:



EL CALOR (ENERGIA TERMICA) Y SU APROVECHAMIENTO

Transferencia de calor, proceso por el que se intercambia energía en forma de calor entre distintos cuerpos, o entre diferentes partes de un mismo cuerpo que están a distinta temperatura. El calor se transfiere mediante convección, radiación o conducción.

RADIACION SOLAR

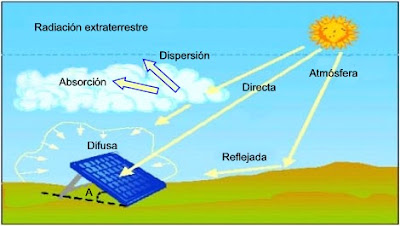

La radiación presenta una diferencia fundamental respecto a la conducción y la convección: las sustancias que intercambian calor no tienen que estar en contacto, sino que pueden estar separadas por un vacío. La radiación es un término que se aplica genéricamente a toda clase de fenómenos relacionados con ondas electromagnéticas.  Radiación en atmósfera: 1366 W/M2

Radiación en superficie: 1000 W/M2



APROVECHAMIENTO DE LA RADIACIÓN SOLAR

El ángulo del sol es muy importante y depende de las estaciones. De forma directa en forma de calor (ventana con la persiana subida), comprobamos que en invierno entra mucho calor (radiacción solar) y en verano poco.

En el caso del aprovechamiento de la radiación para un horno solar, es importante notar como, dependiendo de la época de utilización, se coloca en una posición u otra para aprovechar mejor los rayos solares

PLACAS SOLARES PARA USO INDIRECTO DEL CALOR

Vamos a calentar una plancha que calienta un líquido (agua o refrigerante que circula por tuberías en un circuito cerrado), que a su vez calienta el agua caliente, o si es mucha cantidad también  la calefacción.



El aprovechamiento de la radiacción solar es entre un 50 y 60 por ciento, contando que la radiacción a pleno sol de 1 metro cuadrado de placa es de 1 Kw a la hora, necesitaríamos unos 2 metros cuadrados (50 por ciento rendimiento), para tener el equivalente a un calefactor de 1Kw (durante las horas de sol)

APROVECHAMIENTO MEDIANTE CALENTAMIENTO DE AIRE


Otro método es utilizar los paneles para calentar aire y directamente introducirlo en casa. Este sistema tiene un rendimiento de 70%.

LOS PANELES FOTOVOLTÁICOS

Los paneles estan formados por fotodiodos de silicio en serie. El rendimiento solo es de entre un 10 a un 15 por ciento de aprovechamiento de la radiacción solar para su conversión en electricidad, es decir contando con una radiacción de 1 kw a la hora por metro cuadrado, necesitaríamos entre 7 y 10 metros cuadrados para producir un kw de electricidad en las horas de sol.

LA RADIACIÓN EN MADRID
Y EL ESCORIAL

MADRID: 1900 KWH/M2 EN UN AÑO / EL ESCORIAL: 1800 KWH/M2 EN UN AÑO

El Escorial , zona climática IV, radiacción solar diaria media sobre superficie horizontal, 3,5 Kw/m2, y de 5,1 kw/m2 a 40 grados de inclinación.  Radiacción solar por meses e inclinación (kw.h por metro cuadrado al dia)

40 grados de inclinación del panel

Ene 3,444     Feb 3,973    Mar 5,739   Abr 5,388    May 6,096    Jun 6,427       Jul 6,704     Ago 6,618    Sep 5,976    Oct 4,779    Nov 3,454    Dic 2,726     Año 5,118

90 grados , pegados a fachada

Ene 3,348   Feb 3,444    Mar 4,229    Abr 3,133   May 2,815    Jun 2,559        Jul 2,763 Ago 3,421     Sep 4,025     Oct 3,935       Nov 3,231     Dic 2,673      Año 3,297

25 grados, sobre un tejado normal.

Ene 3,022    Feb 3,642     Mar 5,496     Abr 5,496    May 6,500   Jun 7,007       Jul 7,246 Ago 6,860     Sep 5,851       Oct 4,438      Nov 3,080      Dic 2,394     Año 5,095
